CGF系列全自动水冲洗灌装封口一体机

设备概述:
适用产品: 纯净水、矿泉水等
适用容器:200-2500ml PET瓶,塑料螺纹盖
灌装系统:常压灌装
生产能力:3000BPH—36000BPH (500ml)

主要技术参数


型号 冲洗头数 灌装头数 封盖头数 产量(瓶/时 500毫升) 主要功率(千瓦)
CGF18-18-6 18 18 6 8000 3.5
CGF24-24-8 24 24 8 12000 4.5
CGF32-32-10 32 32 10 15000 5.5
CGF40-40-10 40 40 10 18000 5.5
CGF50-50-12 50 50 12 24000 7.5
CGF60-60-15 60 60 15 28000 11
CGF72-72-16 72 72 16 32000 15

技术特点
采用风送道与进瓶拨轮直连技术,取消了进瓶螺杆及输送链,变换瓶形简单容易。
瓶子传输采用全程卡瓶颈技术,变换瓶形无须调整设备高低,只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。
高速线采用瓶夹传输技术,瓶型变化更为自由,机组内部工作台面更为简洁;
三合一机组内部一次完成洗瓶、灌装、封盖三道工序,瓶子磨损小、传动准确平稳、瓶型更换便捷。
特殊设计的全不锈钢冲瓶机瓶夹结实耐用,不接触瓶口螺纹部位,避免瓶口二次污染。
高速大流量重力灌装阀,灌装速度快,液面准确无液损。
与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料,电气系统多数选用进口元件,符合国家食品卫生标准.
出瓶拨轮瓶底托板采用螺旋下降方式,变换瓶形无须调整出瓶输送链高度。
设备主要组成部分
三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。
洗瓶机的翻转机构,主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成
灌装机构,主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。
封盖机构,由理盖器、落盖导轨及旋盖机三大部件组成。
辅助(或选配)设备有冲瓶水回流罐、进瓶风道和出瓶链,此外还可按客户要求配置人工上瓶平台(或理瓶机)、多排差速链式人工排瓶台、自动上盖机等。

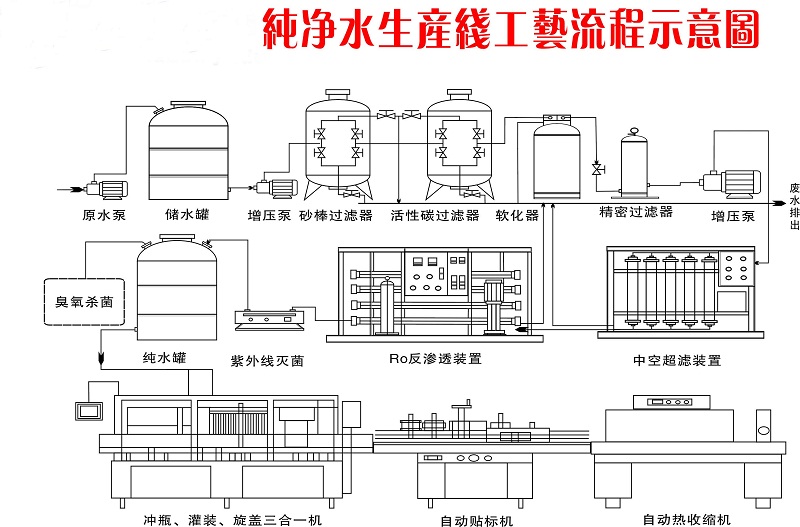

工艺流程
